Allauch
(Bouches du Rhone, FRANCE)

(se prononce Allo)

Relevé du système
de tirage de soupapes.

(d'après un relevé fait par Pierre CHÉRON en janvier 1992.)
- et son aimable autorisation à la publication - 		L'Hydraule


Orgue de Beaucourt et Voegeli, restauré par Ruche en 1966. Les tuyaux étant très à l'aise, les sommiers sont grands et les soupapes toujours longues.

Légende :
A : écrou en bois, réglage du décollement.
B :crapaudine portant l'axe du balancier D.
C : guide collé sur la soupape, le feutre du bas assure la butée du balancier où le jeu F est à peu près égal au décollement.
D :balancier d'attelage.
E :axe de tirage de la mécanique.
F : jeu au décollement. Pour l'attaque directe il faut visser la butée A, le balancier appuie alors sur le feutre I.
G :ressort de soupape.
H :fil de tirage de la mécanique.
I : feutre fermant le guide C et servant d'appuis au balancier D.


Schéma animé.

L'ouverture de la soupape se déroule en trois phases :
(1) : position de repos le jeu F détermine le décollement, qui est la phase (2).
(2) : sous l'action du clavier, le balancier s'appuie sur le feutre I, la soupape décolle suivant le réglage de A. Clavier : 3mm. Soupape : 2.4mm.
(3) : la soupape s'ouvre de la course totale en bout de clavier (ici 8mm).

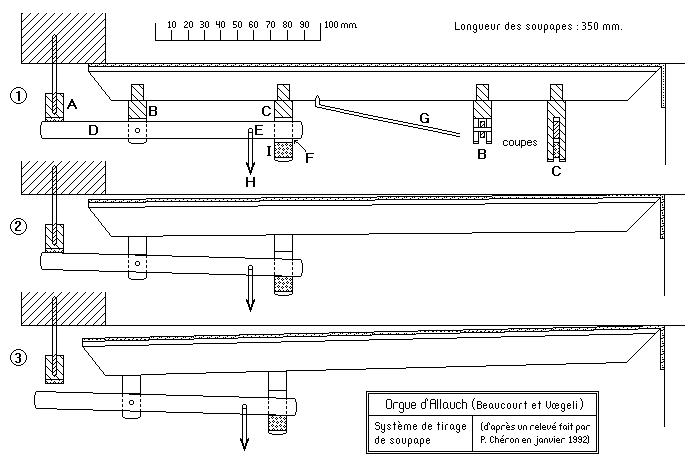

Schéma fixe.
