PLAN   COUPE   ET   ELEVATION   D'UN   BUFFET   D'ORGUES   DE   SEIZE   PIEDS.

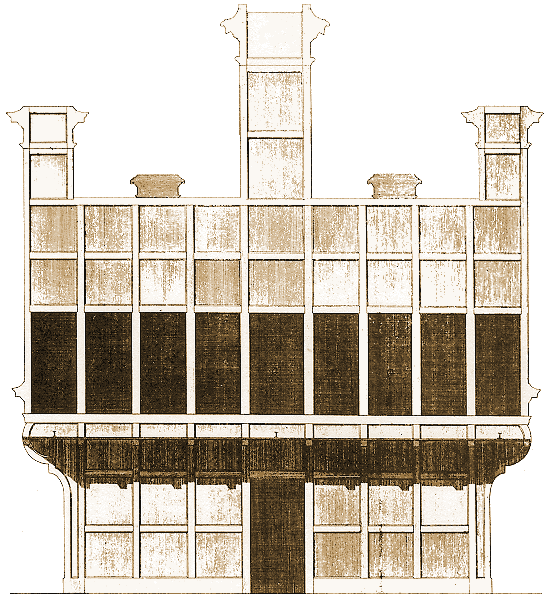

Planche 94 - Figure 4. Derriere du Buffet.

Planche 94 - Figure 4

NOM DES PRINCIPALES PARTIES DONT UN BUFFET D'ORGUES EST COMPOSÉE.

A. Pieds ou Masif.
B. Carcasse du Masif.
C. Entablement du Masif.
D. Tourelles.
E. Plattes-faces.
F. Entablement des Tourelles.
G. Porte du derriere du Buffet au dessus de l'Architrave du Masif.
H. Porte d'enbas du derriere du Buffet.
I. Pont pour travailler à l'Orgues.
L. Fenestre pour placer les Claviers.

NOM DES PARTIES DE DÉTAIL.

c. Cul de Lampes qui terminent le dessous des Tourelles.
d. Clair voir des Tourelles.
e. Clair voir des Plattes faces.
f. Couronnement des Tourelles.
g. Corniche du Masif.
h. Frise du Masif.
i. Architrave du Masif.
l. Places des Registres.
m. Place du Clavier à la main.
n. Place du Clavier de Pédalles.
