Saint-Hippolyte-du-Fort (Gard, FRANCE)

Grand Temple de l'Église Réformée

La mécanique.

Le sommier de Pédale.

La mécanique des notes La mécanique des registres Généralités sur les sommiers Le sommier de Grand Orgue

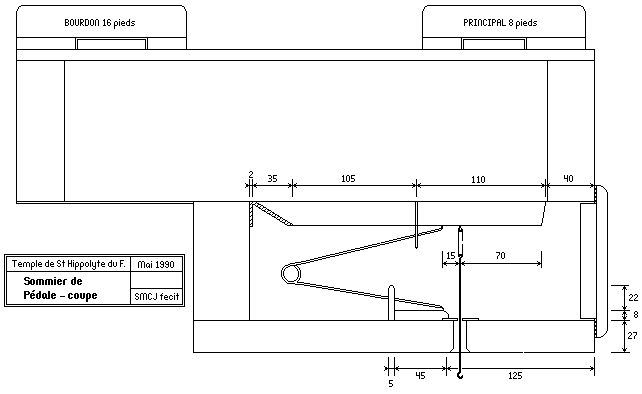

Coupe du sommier de Pédale avec sa composition, savoir :

• Bourdon de seize pieds.
• Flûte de huit pieds.

• Contrairement au Grand Orgue, on ne trouve pas de bandes de peaux collées sur la table au niveau des registres.
• Le recouvrement du trou d'ouverture des soupapes est de 5 mm. sur chaque côté et de 10 mm. à l'avant de celles-ci.
• L'ouverture des ressorts de soupapes est légèrement supérieure à celle des ressorts du Grand Orgue.

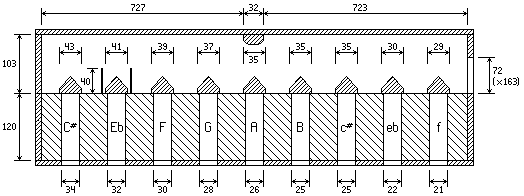

Dimensions du sommier (côté C^#)
d'après un relevé de Laurent PLET¹ fait en 1992.

Perces   Bourdon 16' Principal 8'  1  C# 1 36.0 32.0  2  Eb 1 33.0 28.0  3  F 1 31.0 28.0  4  G 1 27.0 26.0  5  A 1 27.0 24.0  6  B 1 26.0 24.0  7  C# 2 25.0 22.0  8  Eb 2 24.0 21.0  9  F 2 22.0 21.0

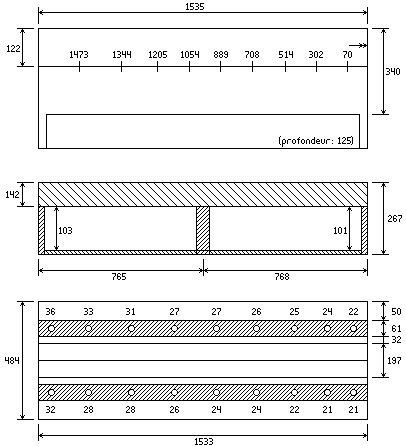

Largeurs des gravures et divisions des sommiers

Sommier du côté C				Sommier du côté C#
	Largeurs des gravures	Division du sommier			Largeurs des gravures	Division du sommier
		71.0				71.0
C 1	35.00	230.0		C# 1	33.00	232.0
D 1	33.00	212.0		Eb 1	32.00	210.0
E 1	31.00	195.0		F 1	29.00	195.0
F# 1	28.00	180.0		G 1	28.00	165.0
G# 1	27.00	165.0		A 1	26.00	152.0
Bb 1	26.00	150.0		B 1	25.00	148.0
C 2	25.00	140.0		C# 2	25.00	138.0
D 2	23.00	128.0		Eb 2	25.00	130.0
E 2	21.00	71.0		F 2	22.00	71.0

• Aucune gravure n'est munie de flipot de réduction du trou de soupape.

• Ces largeurs de registres ont été relevées aux extrémités C et C^# de l'orgue.
• L'épaisseur des registres est partout de 8 mm.

Note :

(1) Laurent PLET, Rapport sur la restauration de l'orgue BEAUCOURT et VOEGELI du Temple Réformée de Saint-Hippolyte du Fort (Gard).
